Jadro transformátora
Kovový prvok, na ktorom sú navinuté primárne a sekundárne vinutia transformátora bez vzájomného elektrického dotyku. Prúd pretekajúci primárnym vinutím vytvára v jadre transformátora magnetický tok. Ten následne indukuje v sekundárnom vinutí prúd s iným napätím. Jadro transformátora môže byť vyrobené z ocele, železa, amorfných kovov alebo feritových keramických materiálov.

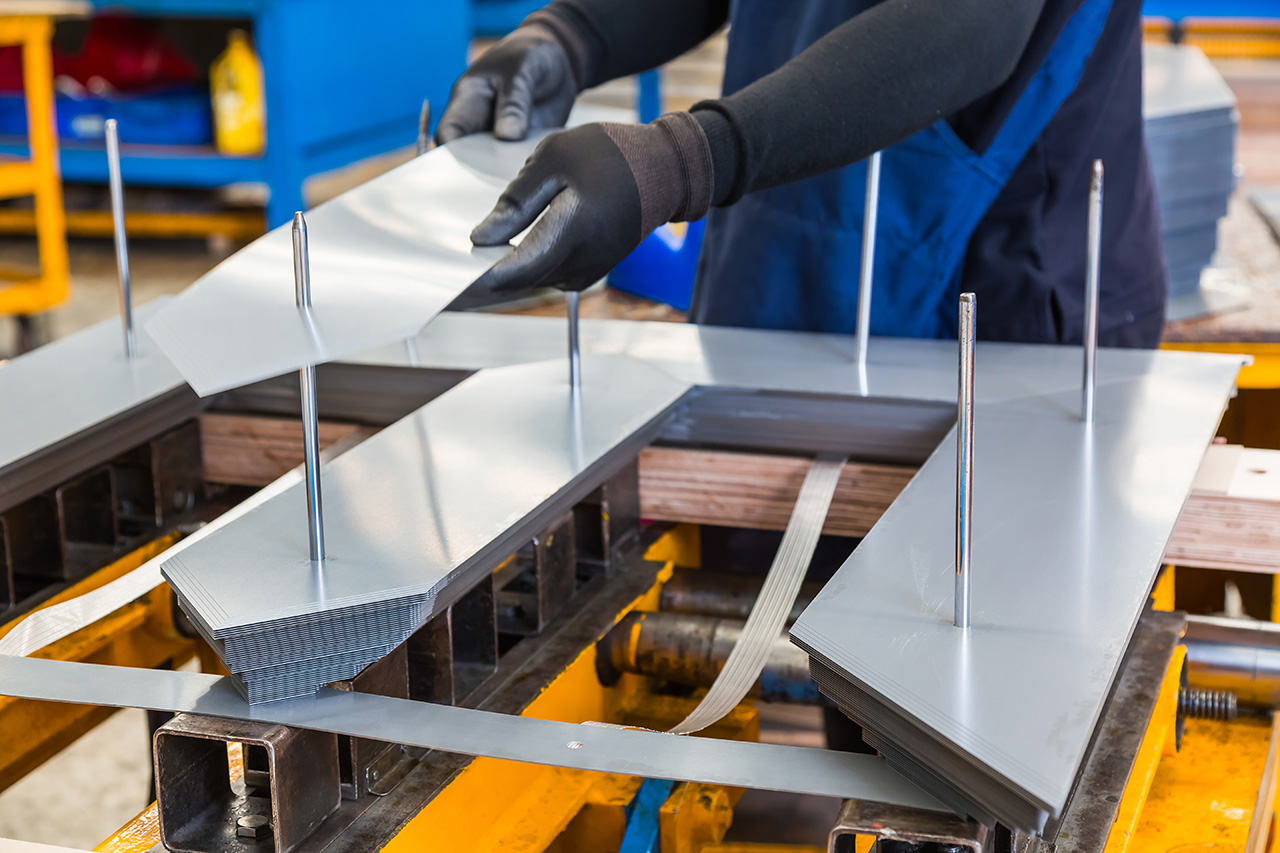

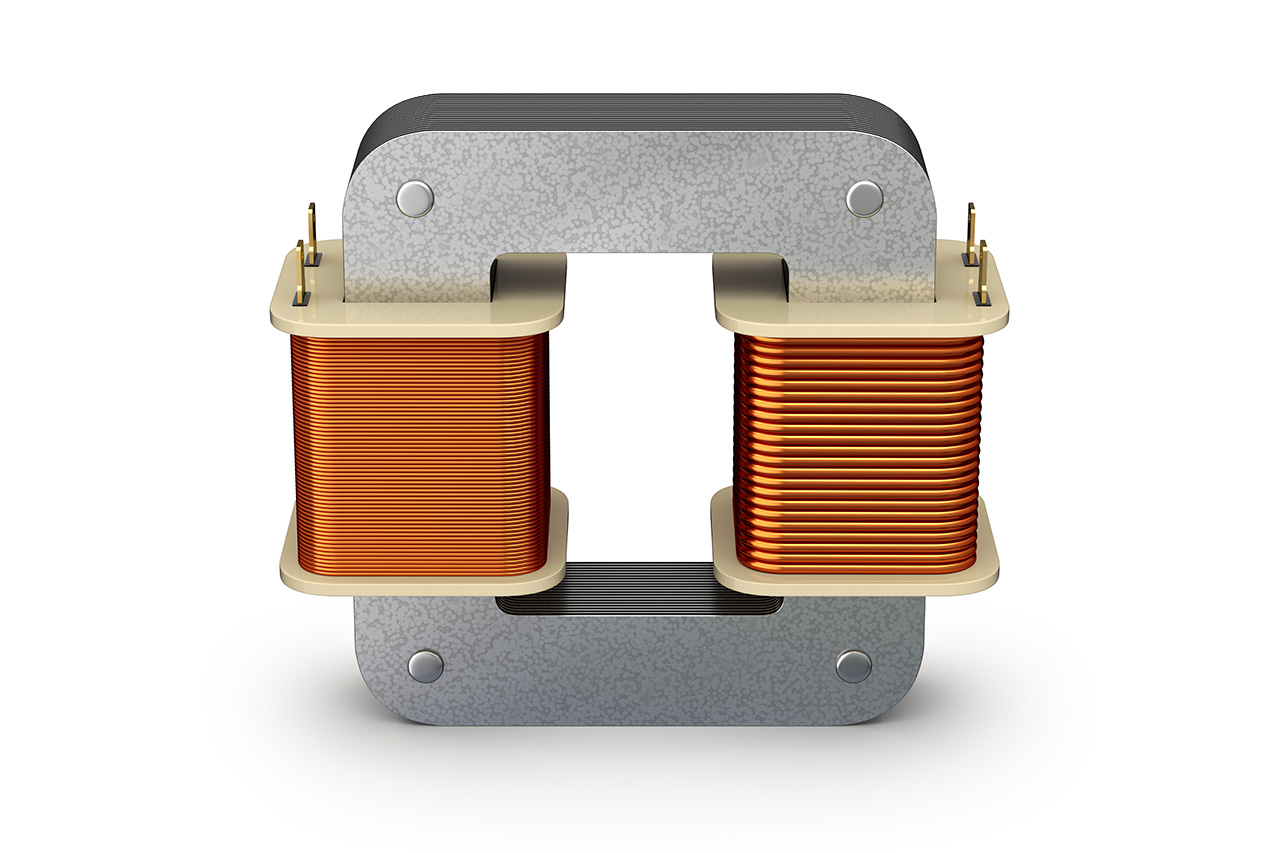

Kovové jadrá transformátorov sú laminované – vytvorené z tenkých plechov ukladaných na seba. Tým sa obmedzuje vznik vírivých prúdov, ktoré by v plnom masívnom jadre spôsobovali zahrievanie a energetické straty. Rozlišujeme jadrový typ transformátora – vinutia obklopujú jadro, a plášťový typ – jadro obklopuje vinutia. Transformátor môže mať aj vzduchové jadro, pričom vinutia sú v takom prípade umiestnené v tesnej blízkosti. Magnetické pole vznikajúce zmenou prúdu v primárnom vinutí indukuje prúd v sekundárnom vinutí. Transformátory so vzduchovým jadrom sa používajú napríklad v rádiokomunikáciách alebo v tokamakoch.
