Kompenzátor objemu
Kompenzátor objemu je jedným z dôležitých častíc primárneho okruhu jadrovej elektrárne. Zmena výkonu reaktora je sprevádzaná prechodnou alebo trvalou zmenou strednej teploty chladiva a v uzavretom okruhu i zmenou tlaku chladiva. Veľké zmeny tlaku sú z hľadiska spoľahlivej prevádzky jadrových elektrární nežiaduce a preto sa na ich obmedzenie používa kompenzátor objemu. Najčastejšie ho tvorí samostatná nádoba s uzavretým pomocným objemom a s plynovým alebo parným vankúšom nad hladinou chladiva, ktorá je priamo pripojená k primárnemu okruhu.
| Parametre kompenzátora objemu primárneho okruhu s reaktorom VVER 440. | |
| Objem kompenzátora: | 44 m3 |
| Výška: | 10 800 mm |
| Vnútorný priemer: | 2 400 mm |
| Výkon elektroohrievačov: | 1 620 kW |

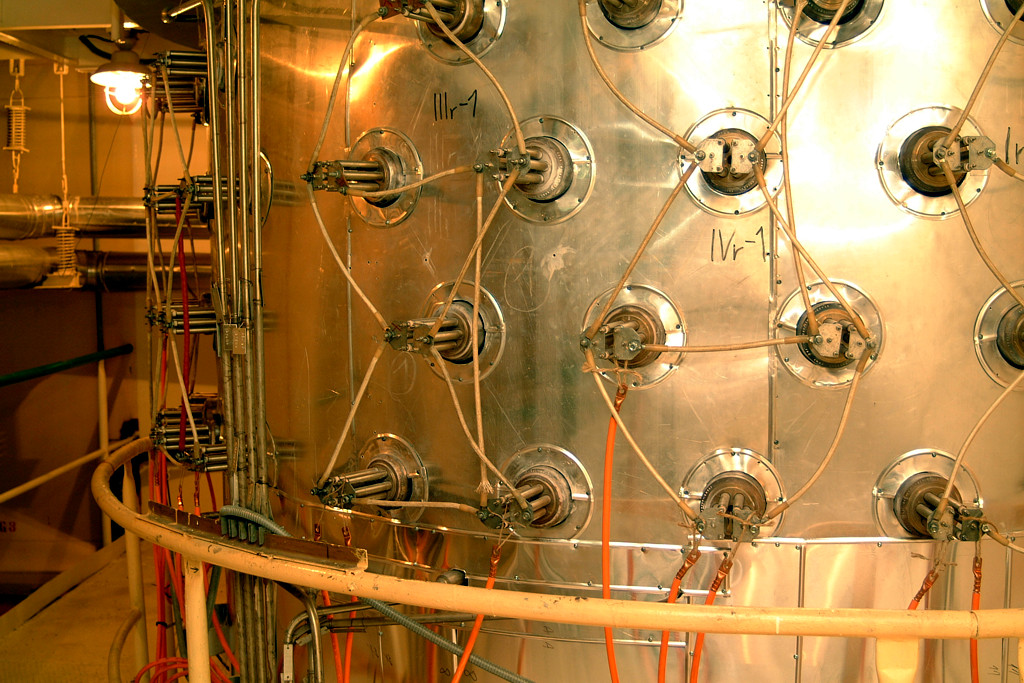

Kompenzátor objemu

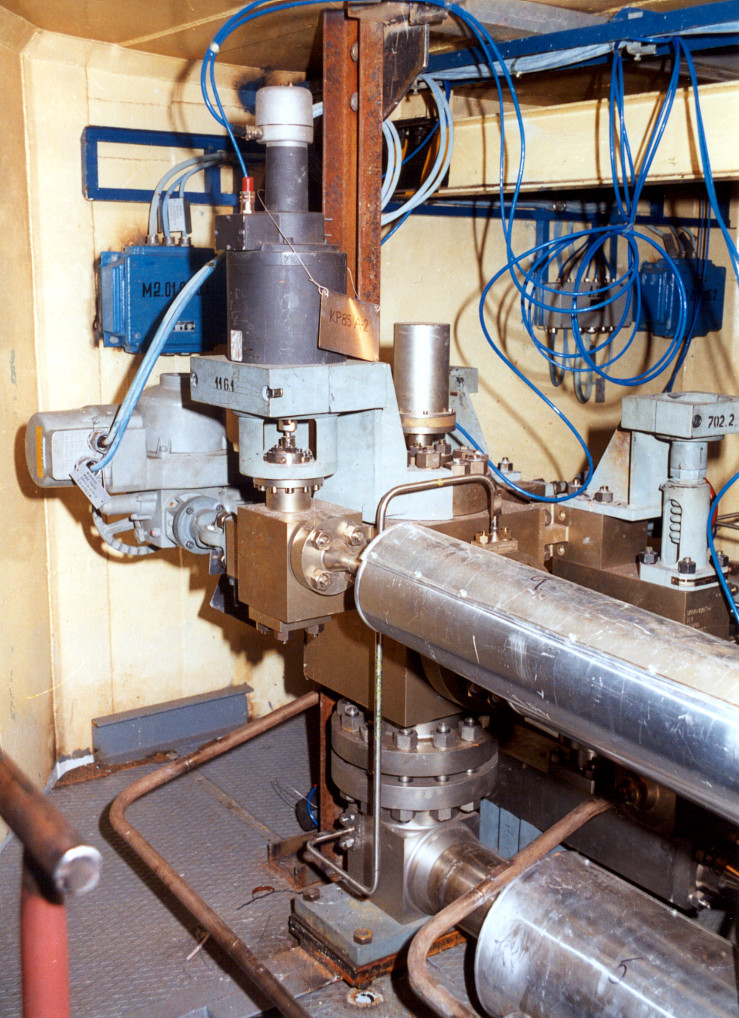

Poistný ventil kompenzátora objemu
