BWR

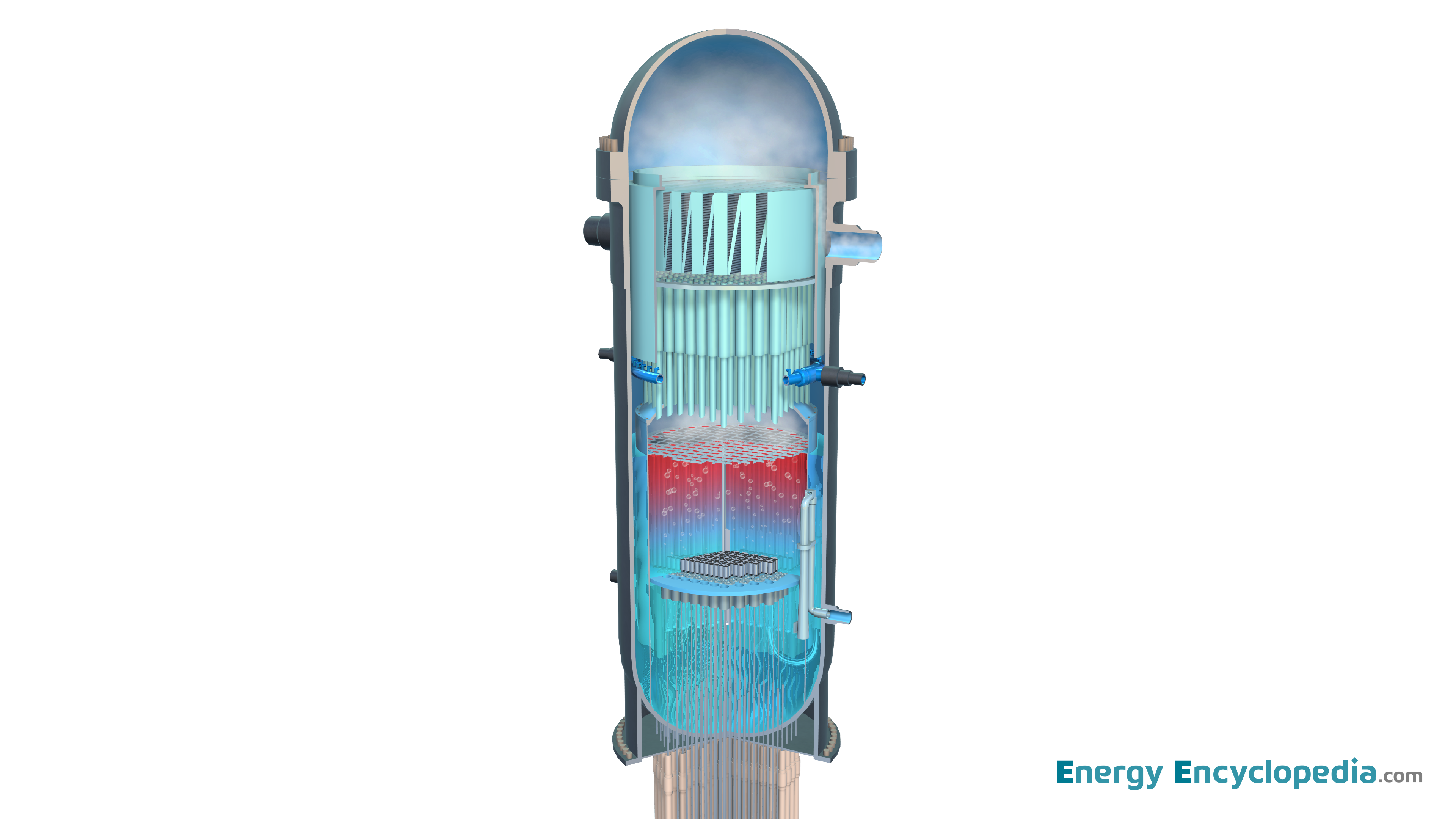

Oceľová tlaková nádoba reaktora BWR je približne 10 m vysoká. Aktívna zóna v jej spodnej časti má výšku okolo 3,5 m a priemer približne 4,5 m. Palivové kazety s dĺžkou asi 4 m obsahujú uránové palivo obohatené na 2,1 – 2,6 %. Regulačné tyče sa zasúvajú zdola.

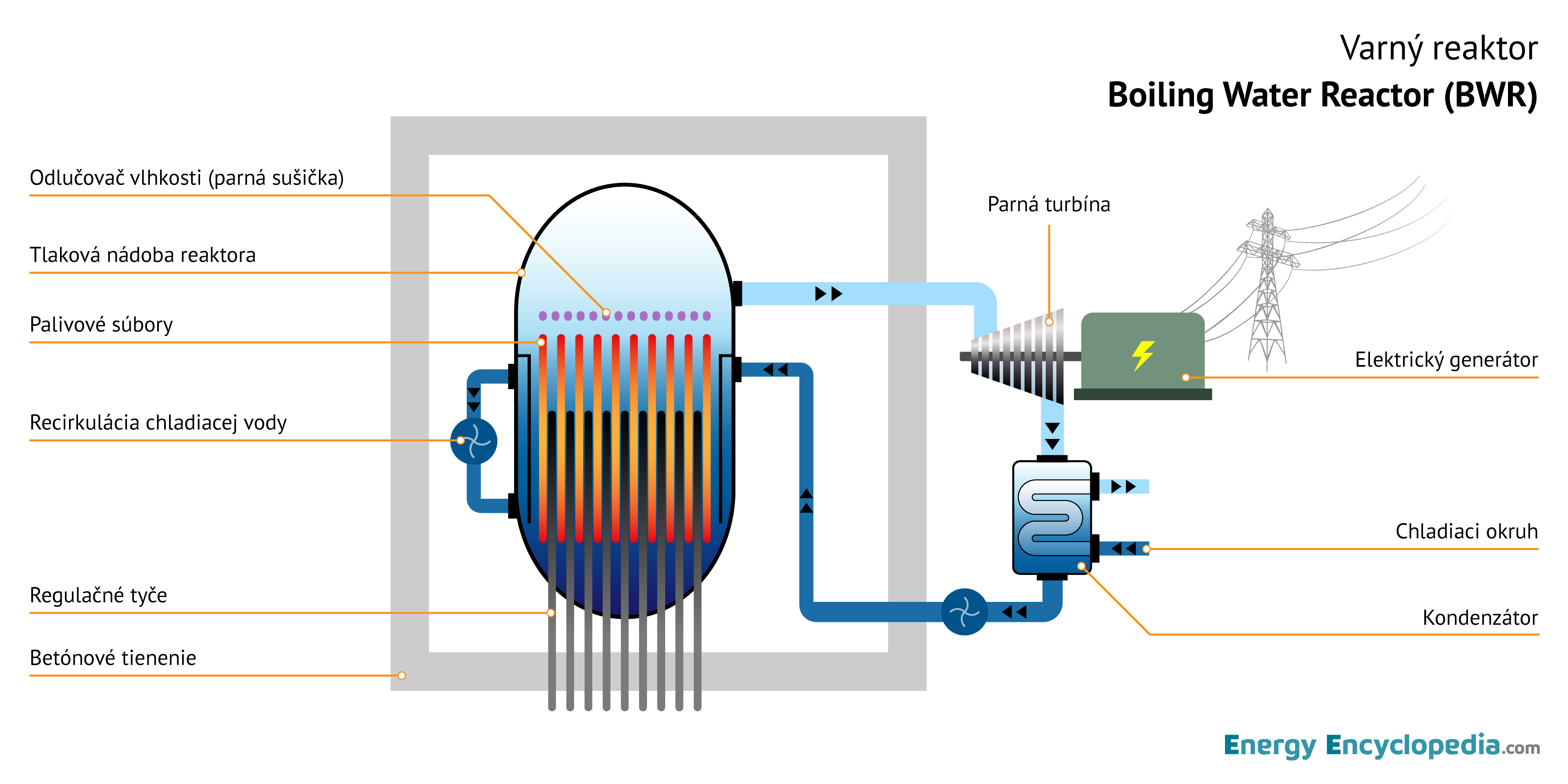

Voda, ktorá slúži ako moderátor aj chladivo, sa v hornej časti aktívnej zóny varí a vznikajúca para je odvádzaná do strojovne, kde priamo poháňa turbínu. Tlak chladiacej vody v reaktore je približne 7 MPa a teplota pary dosahuje okolo 280 °C, čo je menej ako v parogenerátoroch elektrární s tlakovodnými reaktormi.
Jednookruhové usporiadanie elektrárne s varným reaktorom prináša vyššiu termickú účinnosť, avšak turbína môže byť kontaminovaná aktivovanými rádionuklidmi, prinášanými parou z reaktora. Preto je potrebné biologické tienenie turbíny počas prevádzky aj údržby.
BWR je druhým najrozšírenejším typom jadrového reaktora na svete. V roku 2022 bolo v prevádzke 61 reaktorov BWR a 3 boli vo výstavbe.
