Parogenerátor
Parogenerátor je bežne používaný výraz pre parný generátor. Je to tepelný výmenník, v ktorom sa využíva teplo vyrobené v reaktore (alebo v inom zdroji) na premenu napájacej vody na paru. Ohriate primárne médium (zvyčajne obyčajná voda, ale môže to byť aj roztavený sodík, olovo alebo ťažká voda) preteká sústavou tenkých trubiek v parogenerátore a odovzdáva teplo vode na druhej strane trubiek. Táto voda sa ohrieva, varí a mení na paru, ktorá je v hornej časti parogenerátora zbavená kvapiek (osušená). Pripojenými parovodmi je ďalej para privádzaná na turbínu.
| Uvedené parametre se vzťahujú k jadrovému reaktoru V2 – VVER 440. | |
| Počet PG na jeden reaktor: | 6 ks |
| Para na výstupe z PG – tlak: | 4,6 MPa, teplota 260 °C |
| Napájac í voda – teplota: | 223 °C |
| Parný výkon: | 450 ton/hod |
| Hmotnosť: | 145 t |

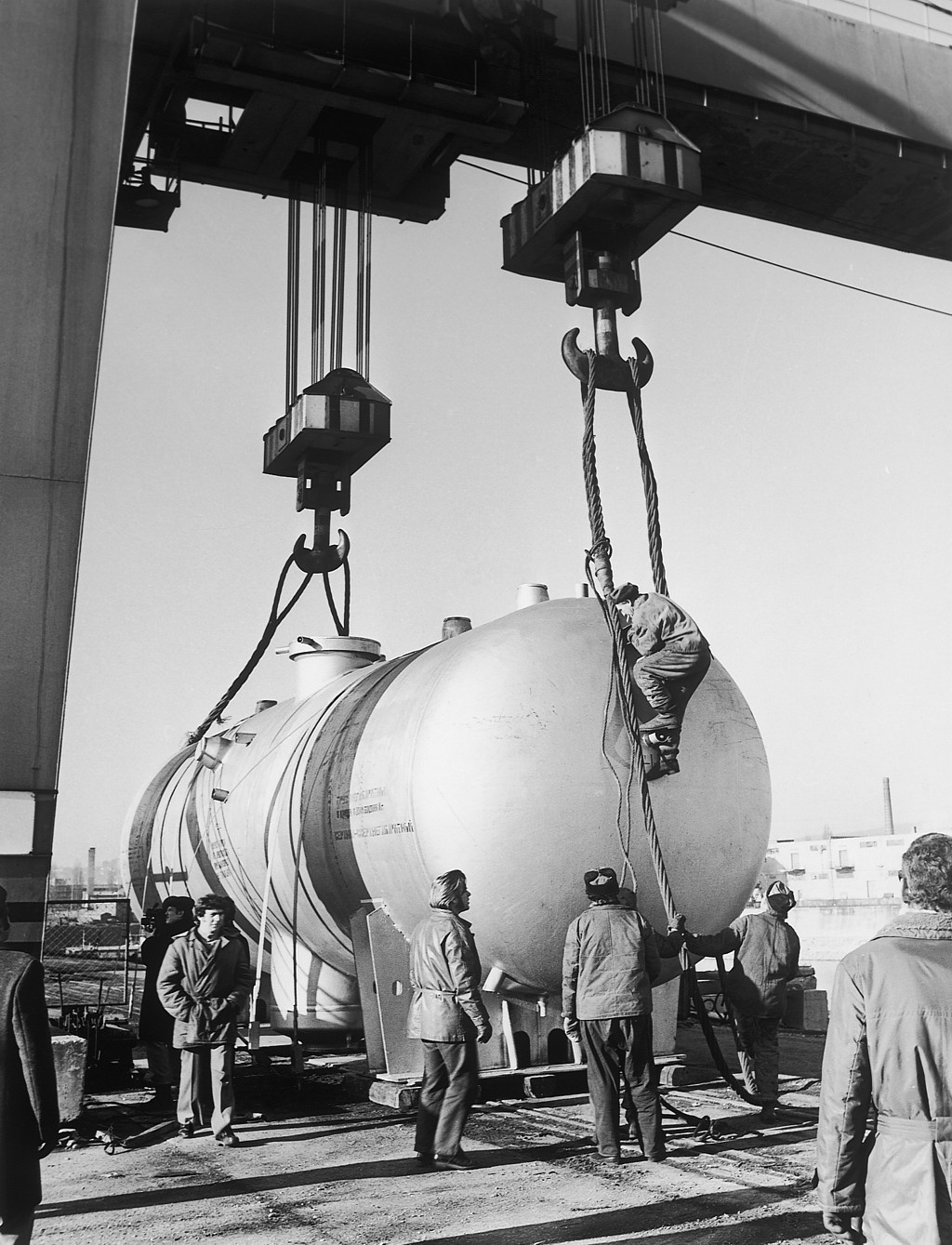

Transport parogenerátora v JE V1
Parogenerátory VVER 440
Model parogenerátora

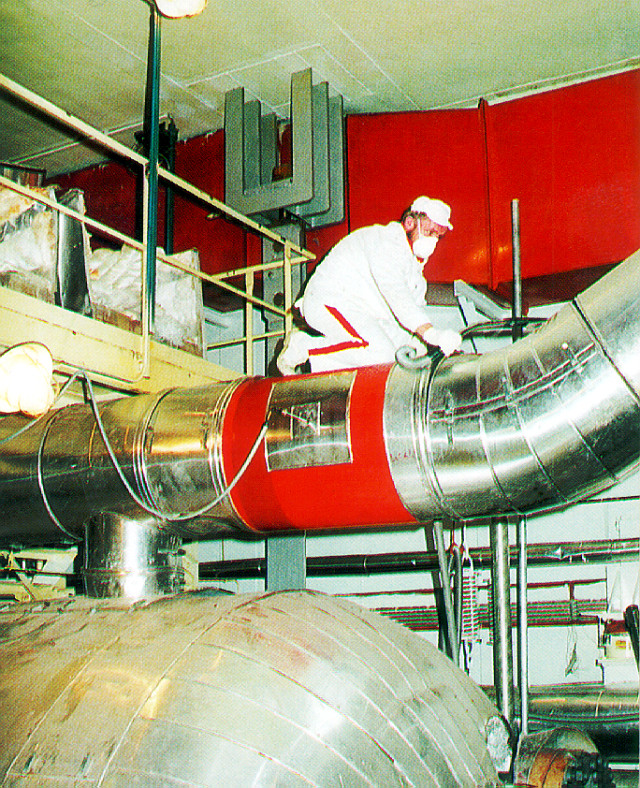

Práce v hermetickom boxe parogenerátora

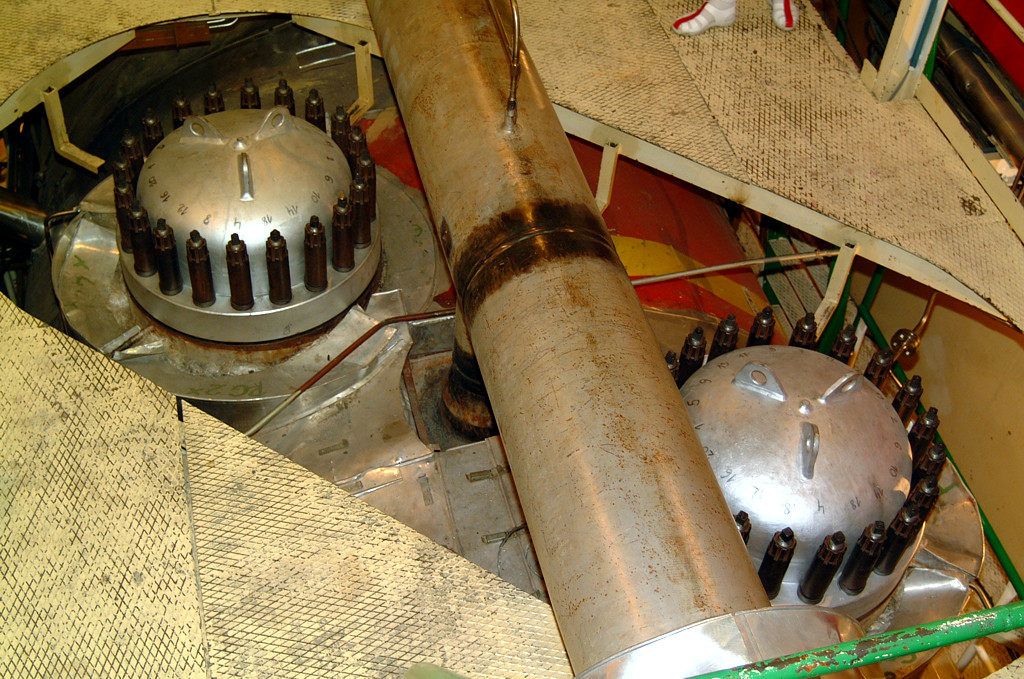

Kolektory a parné potrubie parogenerátora

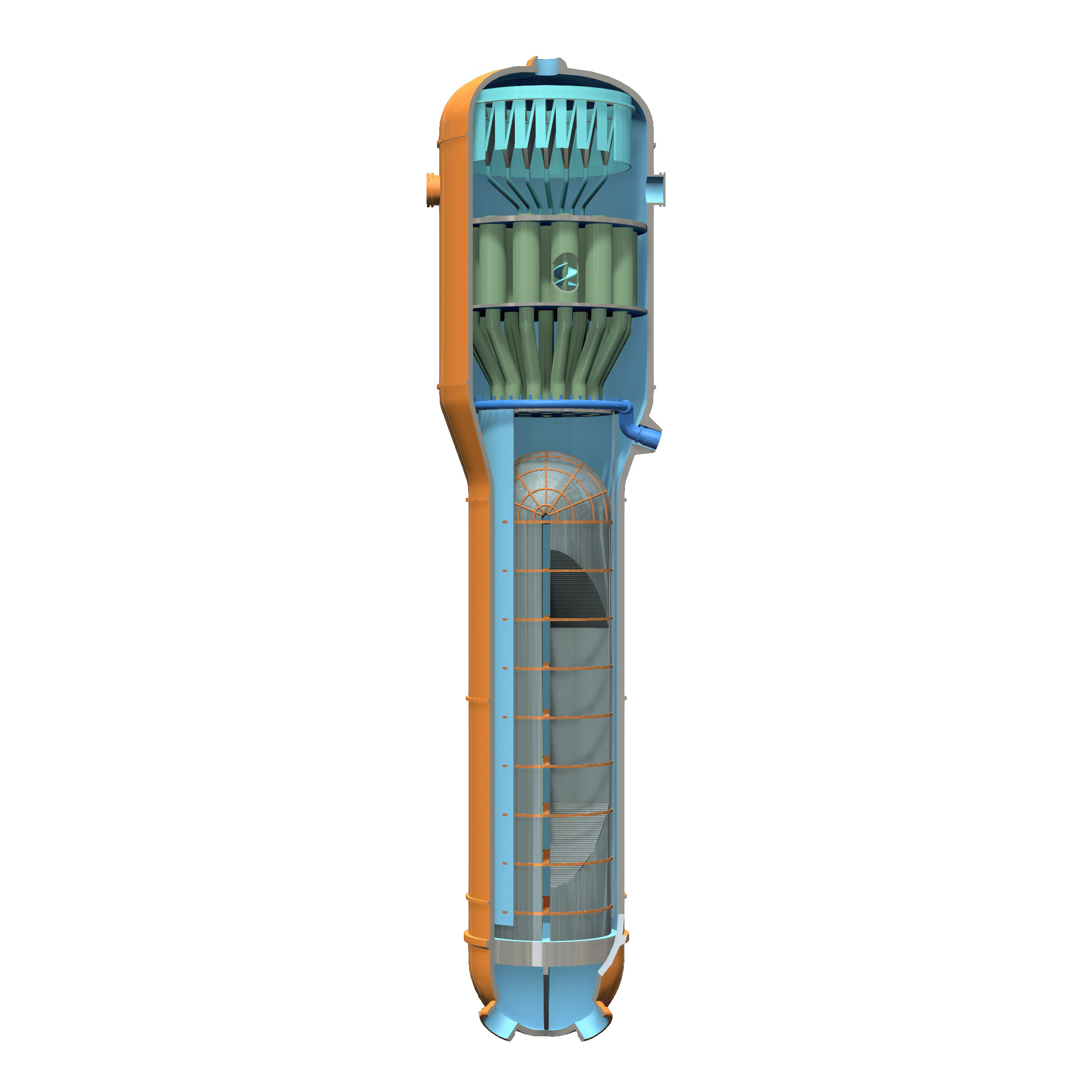

3D model vertikálneho parogenerátora. (Zdroj: EnergyEncyclopedia.com)
